опис
| Тип волокна: | OM5 | Матеріал кабелю: | LSZH |
|---|---|---|---|
| Кількість клітковини: | 12 Волокна | Робоча температура: | -40 градус -+70 градус |
| Високе світло: |
магістральний кабель mpo, патч-корд mpo |
||
Патч-кабель 12F MPO «папа» — «мама» MPO OM5 LSZH
Волоконно-оптичні патч-корди з роз’ємами MPO/MTP® спеціально розроблені для системи ЦОД. З’єднувачі MPO/MTP® із наконечником MT можуть збільшити щільність від 4 до 72 волокон порівняно з традиційними одноволоконними оптичними з’єднувачами.
Поєднання високоякісних фірмових компонентів і контролю якості виробництва ORC гарантує, що продукти відповідають найвищим стандартам. Сучасні виробничі потужності MPO/MTP® забезпечують високопродуктивні вузли для найвимогливіших застосувань.
У майбутніх протоколах 40G і 100G Ethernet, що розвиваються, використовується паралельна оптика. Завдяки з’єднанням MPO/MTP® у вашій мережі інфраструктура залишиться незмінною та легко впишеться в нові стандартні топології мережі.
особливості
◆ Доступні різні типи оптичного волокна (G.652D, G.657, OM1, OM2, OM3 або OM4, OM5)
◆ Компактний стандарт кабелю LSZH; Кабель OFNP також доступний
◆ Відповідність протоколам 40G і 100G
◆ Відповідність Telcordia GR-1435-CORE Compliant
◆ Висока міцність на розрив і стійкість до роздавлювання
застосування
◆ Встановлення магістралі
◆ Оптоволоконна система зв'язку, CATV, LAN та WAN, FTTx
◆ Оптична система 40G і 100G, модуль QSFP
◆ Телекомунікаційна мережа
◆ Мережі FTTx, FTTD, FTTB, FTTH
Специфікація
1. Робоча температура та температура зберігання
| Параметри | Хв | Макс | одиниця | |
| 1 | Робоча температура | -40 | 70 | ступінь |
| 2 | Температура зберігання | -40 | 70 | ступінь |
2. Оптична продуктивність
| Оптична продуктивність | |||||
| Пункт | Параметри | ||||
| Роз'єм MTP/MPO | SM (1310 нм/1550 нм) | мм (850 нм) | |||
| Стандартний | Низькі втрати | Стандартний | Низькі втрати | ||
| Втрата вставки | Типовий | 0.50 дБ | 0.20 дБ | 0.50 дБ | 0.20 дБ |
| Максимум | 0.70 дБ | 0.35 дБ | 0.70 дБ | 0.35 дБ | |
| Повернення втрати | Більше або дорівнює 60 дБ для APC | Більше або дорівнює 20 дБ для ПК | |||
| Більше або дорівнює 40 дБ для ПК | -- | ||||
| Чоловіча Жіноча | Чоловічий: зі шпильками, жіночий: без шпильок | ||||
3. Параметри геометрії
| Вимірювання | Обмеження «пройшов/не пройшов». | |||
| Параметри | Хв | Макс | ||
| Радіус кривизни | Довгий Аксель | 2000 нм |
∞ |
|
| Короткий аксель | 50 мм |
∞ |
||
| Кут | Довгий Аксель | -0.2 градус | 0.2 градус | |
| Короткий аксель | БТР | 7,8 градусів | 8,2 градуси | |
| ПК | -0.2 градус | 0.2 градус | ||
| Висота волокна | 1000 нм | 3000 нм | ||
| Різна висота волокна | N/A | 500 нм | ||
| Висота сусіднього волокна | N/A | 300 нм | ||
| Довжина наконечника | 7,9 мм | N/A | ||

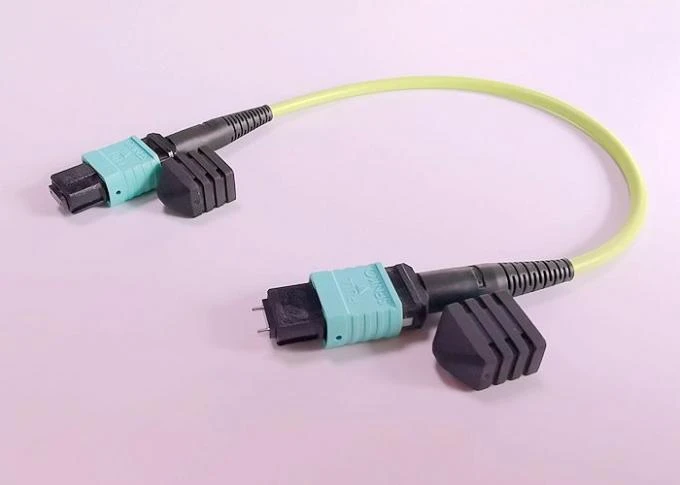

4. Зображення деталей
Стандартний пакет
Переваги продукту
◆ Ми пройшли багато перевірок системи якості, наприклад ISO, RoHS; і пройшли перевірку постачальника ключового клієнта.
◆ Ми маємо високу виробничу потужність. Стандартна потужність патч-корду становить 15,000 роз’ємів/день, а потужність продукту MT – 3000 роз’ємів/день.
◆ Наші стандарти тестування дуже суворі. Кожен кабель перевіряється окремо на нашій виробничій лінії, а також на 100% перевіряється відділом контролю якості.
◆ Наш сервіс є кваліфікованим. Ми наполягаємо на чуйному та компетентному обслуговуванні кожного клієнта.
ORC QC Process Flow Chat
Часті запитання та відповіді
1. Питання: яка різниця між роз’ємом MTP і MPO?
В: По-перше, роз’єм MTP повністю сумісний з усім роз’ємом MPO. MTP, розроблений і виготовлений американським фахівцем з підключення US Conec, є різновидом високопродуктивного роз’єму MPO з кількома інноваційними конструкціями. Тому його вартість вища, ніж роз'єм MPO. Але все ще є деякі економічно ефективні варіанти, такі як роз’єми MPO Senko, Nissin, EZconn, FIEL.
2. Q: Який ваш середній час виконання?
A: Наш час виконання контролюється протягом 5 робочих днів для звичайних продуктів. Для продуктів MT наша потужність становить 3000 конекторів на день.
3. Питання: чи можете ви виготовляти відповідно до зразків, які ми вам надсилаємо?
A: Звичайно, ми можемо виготовити відповідно до ваших зразків або технічних креслень.
